用途及原理

• MDL型堵煤传感器的特点：当头部落料斗堵煤时，头部积煤会推动自由状态的挡板转动，从而带动传感器动作，发出报警信号并可经滤波发出停机信号。该装置机械动力机构采用了直接力学取样，堵煤消失后重力复归，不会发生误动和拒动情况。电气回路采用非接触式传感元件，满足防水、防尘、防酸碱的恶劣环境要求。感应开关采用 无源设计，适应电气、热控交直流及不同电压等级要求，适应性广，对电源无选择性。
• MDL型堵煤传感器是根据多年对带式输送机堵料特点研究后设计而成。设计中还重点考虑了以下几点：传感器原理要简单可靠、不易受现场积粉、积水、潮湿、振动的影响；设计简约精细，适合相对粗放的输煤现场，不需要调整和维护。建议安装形式一：头部落料漏斗垂直安装（三通以上）。建议安装形式二：在导料槽上部1米范围内落料管垂直或倾斜安装。如果该装置挂在自动控制系统（PLC或DCS）中运行，建议对堵料信号加2～5s延时滤波处理，避免因随机扰动产生误动。
• 根据实际运行经验，堵料开关安装在输送机头部落料斗处最为有效，因为堵料的最严重后果是磨断皮带。当落料管中下部不发生堵料时，并不能证明头部没有堵塞。易堵部位多发生在头部漏斗与下部落料管的转弯或三通处。本装置可装于其他位置，特别建议安装在头部落料漏斗处。

特点

• 通用的结构设计可装在输送机纵梁机架上。
• 坚固的铸铝外壳，壳体防护标准IP65，电气元件为可水浸防护等级，可保证电气回路与环境介质完全隔离，完全避免回路接地。
• 外部接线式。建议热缩防水接线（可提供热缩短节）。
• 动作杆转动密封采用防水设计，适用于恶劣环境。
• 本开关有自动复位和手动复位型，用户可根据需要选择。

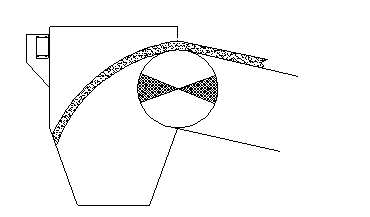

典型安装

技术规格
